鏡反射傳感器依靠細激光束和反射鏡工作。一類激光的準直激光束用于在整個作用距離內測量 1 mm 以上尺寸的物體，例如在檢查零件的裝配、進給或存在時。IO-Link 接口可用于設定鏡反射傳感器（PNP/NPN、常閉觸點/常開觸點、操作距離）以及輸出切換狀態和信號值。
特點概覽
狀態監測
高開關頻率
IO-Link 1.1
識別 1 mm 以上的最小零件
光學數據
作用范圍 12,000 mm
基準反射器/反射膜 RE6151BM
最小的可識別部件 參見表 2
切換滯后 < 15 %
光線類型 激光準直（紅）
波長 680 nm
偏振鏡 是
使用壽命(Tu = +25 °C) 100,000 h
激光等級(EN 60825-1) 1
最大允許的外來光線 10,000 Lux
光斑直徑 參見表 1
雙透鏡系統 是
電氣數據
供電電壓 10 ... 30 V DC
帶 IO-Link 的電源電壓 18 ... 30 V DC
電流消耗(Ub = 24 V) < 15 mA
切換頻率 2,000 Hz
切換頻率 (Speed-Mode) 4,000 Hz
響應時間 0.25 ms
切換頻率 (Speed-Mode) 0.125 ms
溫度偏差 < 10 %
溫度范圍 -40 ... 60 °C
切換輸出端壓降 < 2 V
切換輸出端開關電流 100 mA
切換輸出端剩余電流 < 50 μA
抗短路 是
反極性保護 是
防過載 是
可鎖定 是
接口 IO-Link V1.1
防護等級 III
FDA登錄編號 1710976-001
機械數據

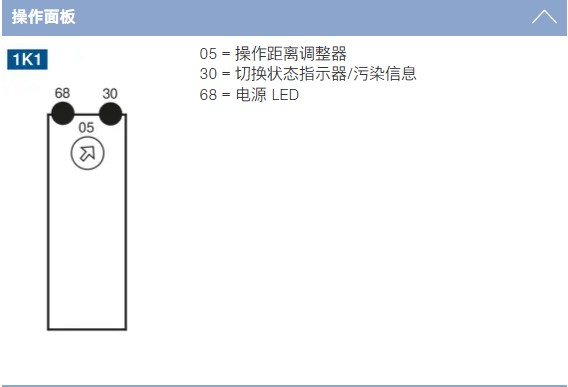

設置方式 電位計
外殼材料 ABS / PC 塑料
防護等級 IP67
IP68

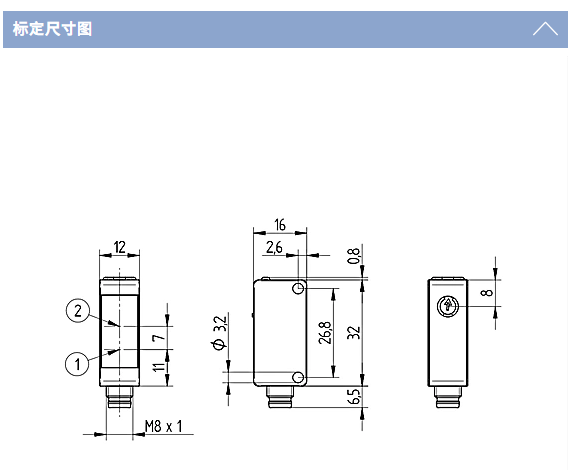

連接方式 M8 × 1；4針
透鏡蓋 塑料，PMMA
重量 6 g
安全技術數據
MTTFd (EN ISO 13849-1) 2,617.62 a
輸出功能
IO-Link 是

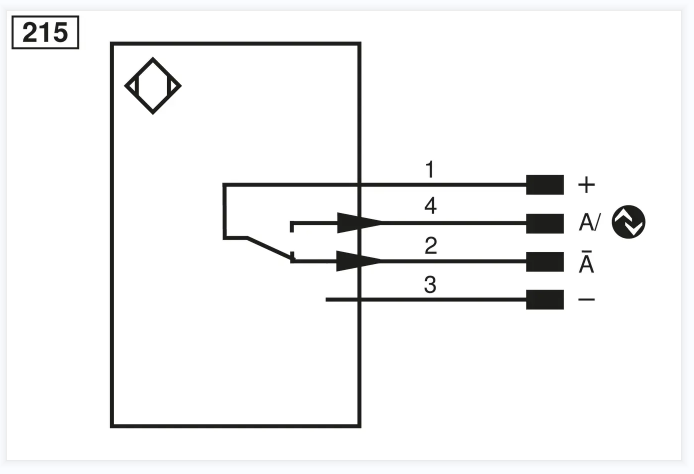

PNP常閉觸點，常開觸點(antivalent) 是
可調參數
輸出端 推挽輸出端
NPN
PNP
電路 常閉觸點
常開觸點
未激活
錯誤輸出端
常閉觸點+常開觸點
其他參數 釋放時間延時
吸合時間延時
運行模式
滯后
發射光
開關量點
表1
工作距離 0,1 m 5 m 12 m
光斑直徑 4 mm 11 mm 22 mm
表 2
測距傳感器/反射鏡 2 m 4 m 12 m
最小的可識別部件 1,5 mm 1 mm 2,5 mm
反射器數據
RQ100BA 0.1 ... 16 m
RE18040BA 0.1 ... 12 m
RQ84BA 0.1 ... 16 m
RR84BA 0.1 ... 16 m
RE9538BA 0.1 ... 4.5 m
RE6151BM 0.1 ... 12 m
RR50_A 0.1 ... 16 m
RE6040BA 0.1 ... 15 m
RE8222BA 0.1 ... 10 m
RR34_M 0.1 ... 2.5 m
RE3220BM 0.1 ... 7 m
RE6210BM 0.1 ... 4.5 m
RR25_M 0.1 ... 7 m
RR25KP 0.1 ... 2.5 m
RR21_M 0.1 ... 4 m
Z90R004 0.15 ... 5 m
Z90R005 0.15 ... 5.9 m
ZRAE02B01 0.1 ... 7 m
ZRME01B01 0.1 ... 3 m
ZRME03B01 0.1 ... 4.5 m
ZRMR02K01 0.1 ... 3 m
ZRMS02_01 0.1 ... 4 m
RF505 0.1 ... 2 m
RF508 0.1 ... 2 m
RF258 0.1 ... 2 m
ZRDF03K01 0.1 ... 4 m
ZRDF10K01 0.1 ... 4 m
Z1KC001 0.07 ... 3.9 m
Z90R012 0.05 ... 5.8 m
Z90R013 0.03 ... 10.9 m
Z90R014 0.05 ... 8.5 m
Z90R015 0.06 ... 7 m
